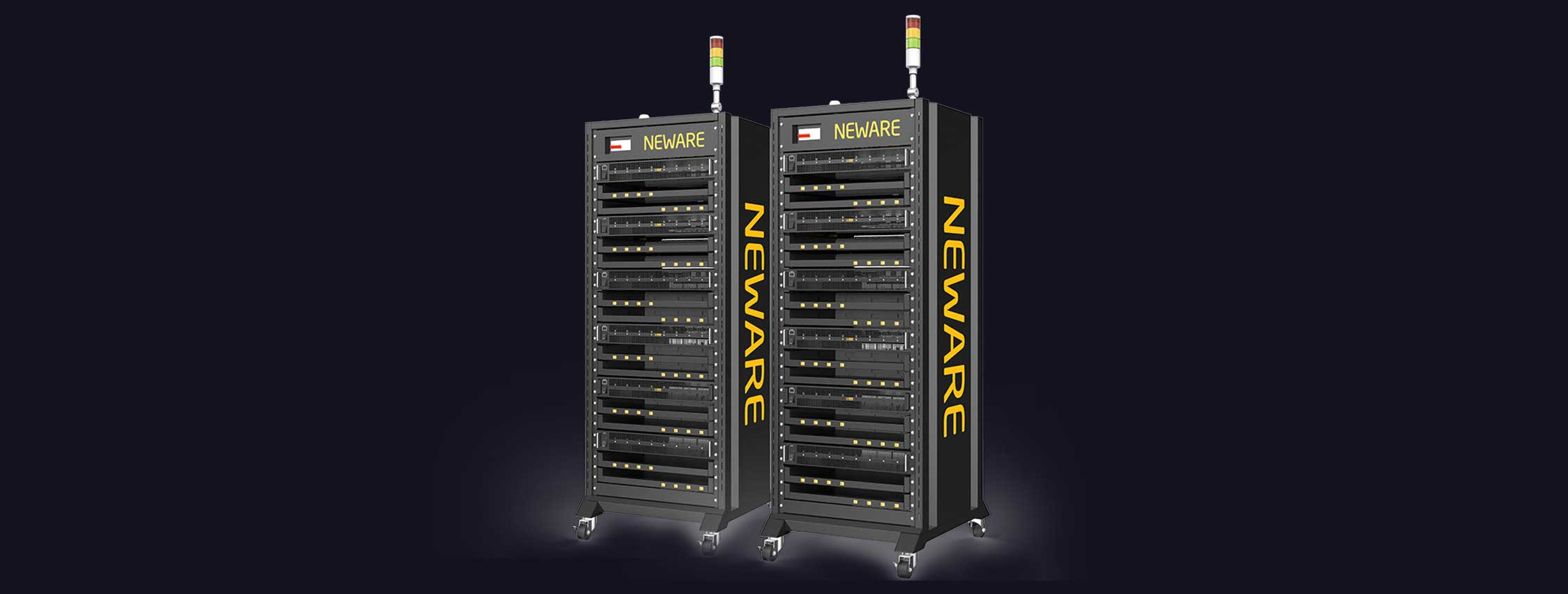

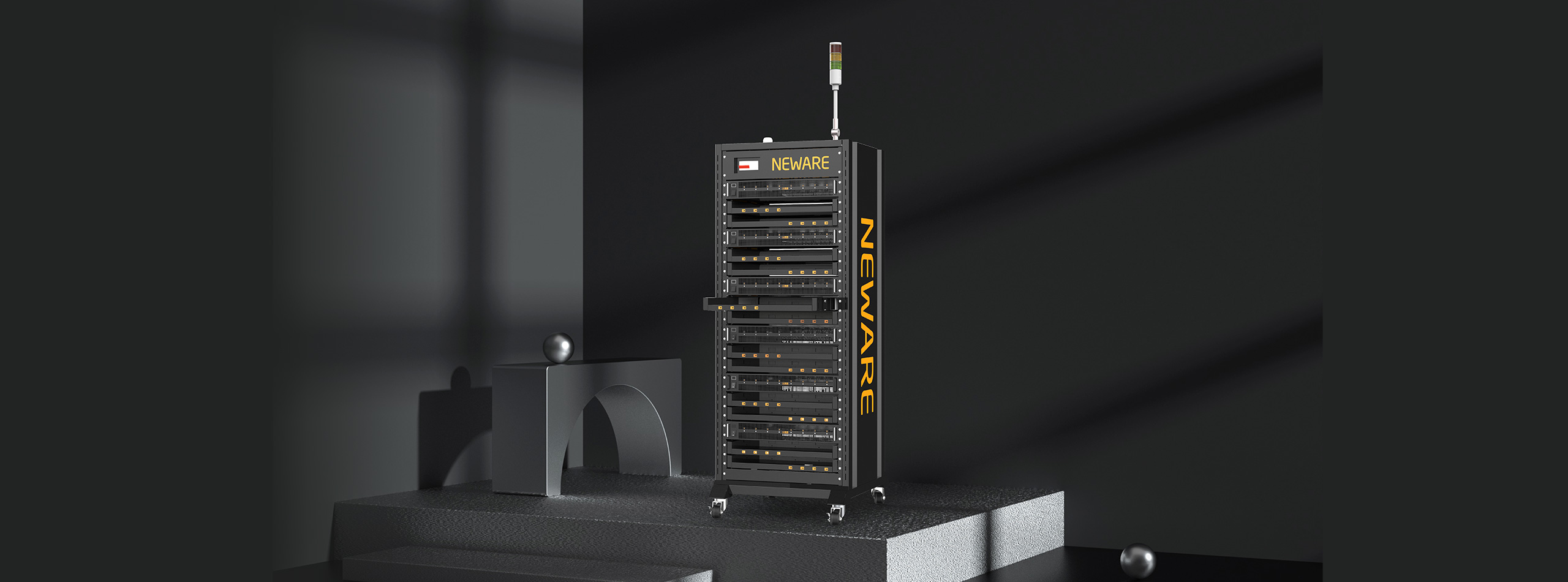

新威 · CT/CE-5000 系列
CE-5008-20V10A
智能笔记本测试仪。
测得准,也读得懂。
- SMBus / I2C 通讯
- 外置 SMBus 模块
- ±0.02%FS 电压精度
- 节能逆变
- 8 通道独立运行
产品概述
精密,是一种习惯。
实验室级的精度,产线级的从容。自 1998 年起,新威把精密测量做成了习惯:±0.02%FS 电压精度、SMBus 与 I2C 双通讯、通道间能量回馈。2~6 串电池包的测试需求,从笔记本、平板、手机,到电动工具与小型无人机,全在射程之内。
技术指标
数字,说明一切。
±0.02%FS
电压精度
进口实验室机型同档
±0.03%FS
电流精度
满量程(FS)口径
≤20ms
电流响应
10%↔90% 硬件响应
100Hz
数据记录
每秒 100 个采样点
200W
单通道功率
20V · 10A 满功率输出
8CH
独立通道
机柜可灵活扩展
- AD / DA 16bit
- 四线制连接采样
- 每通道 1GB 脱机存储
- Ethernet 100M · TCP/IP
- 循环 65535 次 · 4 层嵌套
产品价值
三样同时要,选择就不多了。
01 · 精度越级
实验室级的测量水准
±0.02%FS 电压精度,与进口实验室级机型同档;国内量产型设备普遍停在 0.05% 档,中间隔着整整一个级别。
02 · SMBus 深度集成
标配外置模块,即接即用
整机配套一台外置 SMBus 模块,经 SMBus / I2C 与电池包内的电量计通讯,支持 DBC 导入。读到的是电池包自己报出来的数据,而不是设备推算出来的。
03 · 节能逆变
能量,在通道间流转
放电能量在通道间本地流转、回馈利用,而不是变成热量耗散掉。整机能耗与发热同步下降。长期运行的电费账与空调账,越算越清楚。
实验室级的精度 × 产线级的形态 × SMBus 深度集成,
同样的精度档,不必付进口的价钱。
SMBus 功能
不止充放电,更懂智能电池包。
智能电池包里有一块会记账的电量计:循环次数、健康状态、生产信息都记在里面。只测充放电,等于漏掉了电池包自己记录的那一半数据。通过 SMBus 把它读出来,出厂前的隐患才有机会在产线上被发现。
充放电测试
- 恒流、恒压、恒流恒压、恒功率、恒功率恒压充电;恒流、恒功率、恒阻放电
- 完全充放电测试,准确测量电池包实际容量
- 截止条件:电压、电流、相对时间、容量
- 循环寿命测试与智能电池数据学习
独立编程控制
- 各通道独立编程,8 通道分别设定 SMBus 参数列表独立运行
- 循环测试 1~65535 次,单循环最多 255 个工步
- 最大 4 层嵌套循环,支持跨循环跳转任意工步
- 工步时间 1~65535 分钟,或 00:00:00:00(h/min/s/ms)格式
SMBus 通讯
- 整机配套一台外置 SMBus 模块,即接即用
- 兼容 SMBus、I2C 协议,支持 100kHz 高速模式
- 兼容 Smart Battery Data Spec Rev 1.1 标准字段指令
- 用户可编辑 DBC,适配不同芯片协议
- 接口电压可调、上拉电阻可调,支持远程读写
- 读取少量参数时每秒刷新 10 次以上,变量与主通道参数同步记录
全方位保护
- 软件保护:电压/电流上下限、容量与能量上限、控制参数超差、电流电压波动、电压斜率、延时、辅助电压与温度保护
- 硬件保护:防反接、输入/输出过压、输入/输出过流、过热、过载、输出空载
- 掉电数据保护 + 防反接设计,保障人机安全
节能逆变
效率,藏在每一次充放电里。
放电的时候,别的设备把能量变成热量;它让能量在通道之间流转、接着用。省下的每一度电,都是利润。
能量本地流转
放电能量在通道间回馈利用,降低整机能耗与发热。
汽车级主控
200kHz 高频转换,纹波小、噪声低,测出来的曲线更干净。
独立双闭环
恒流源与恒压源各自独立闭环,工况切换平稳不抖。
一体化组网
单元机直连网络与测试服务器,上电即测。

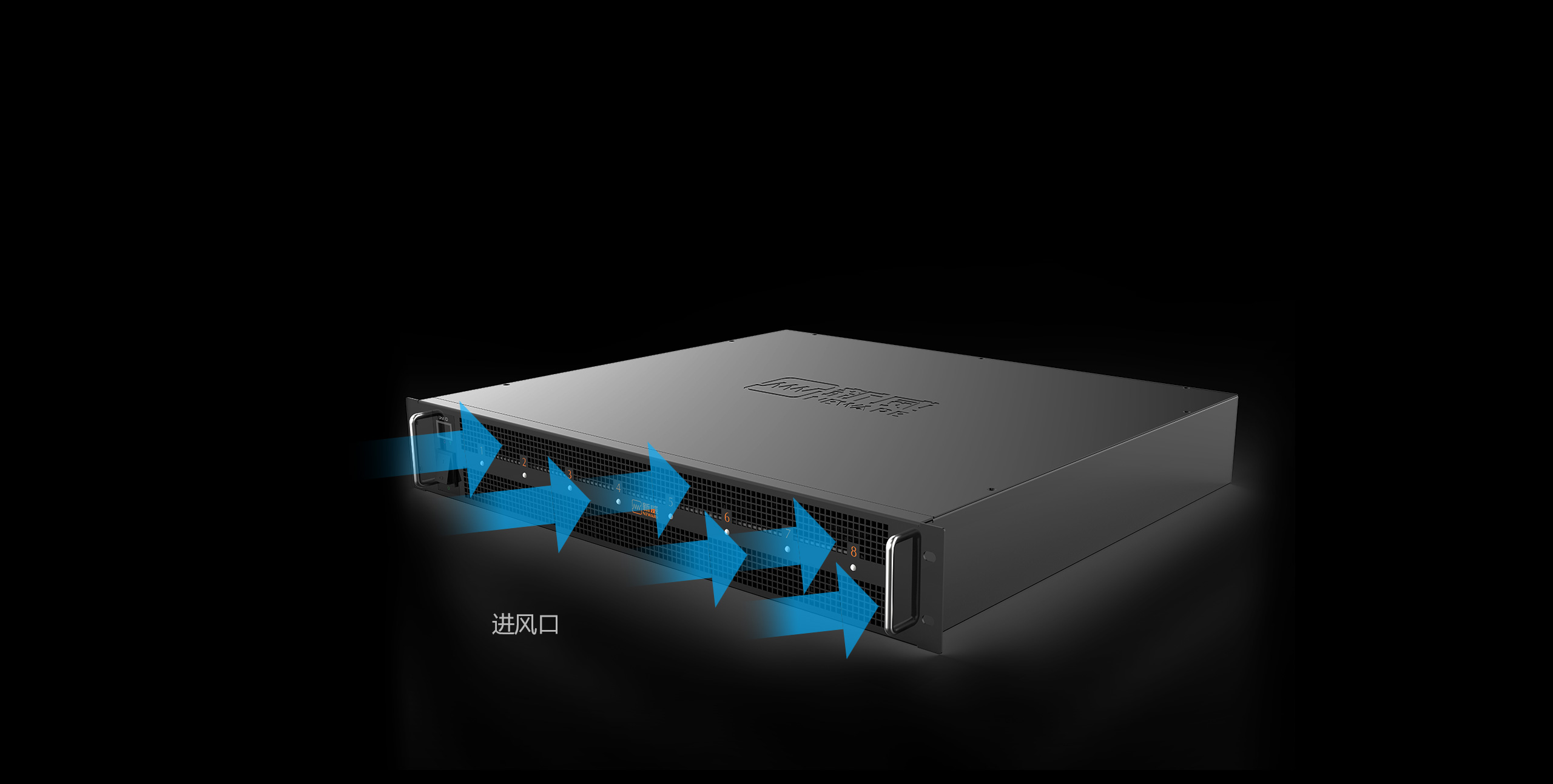

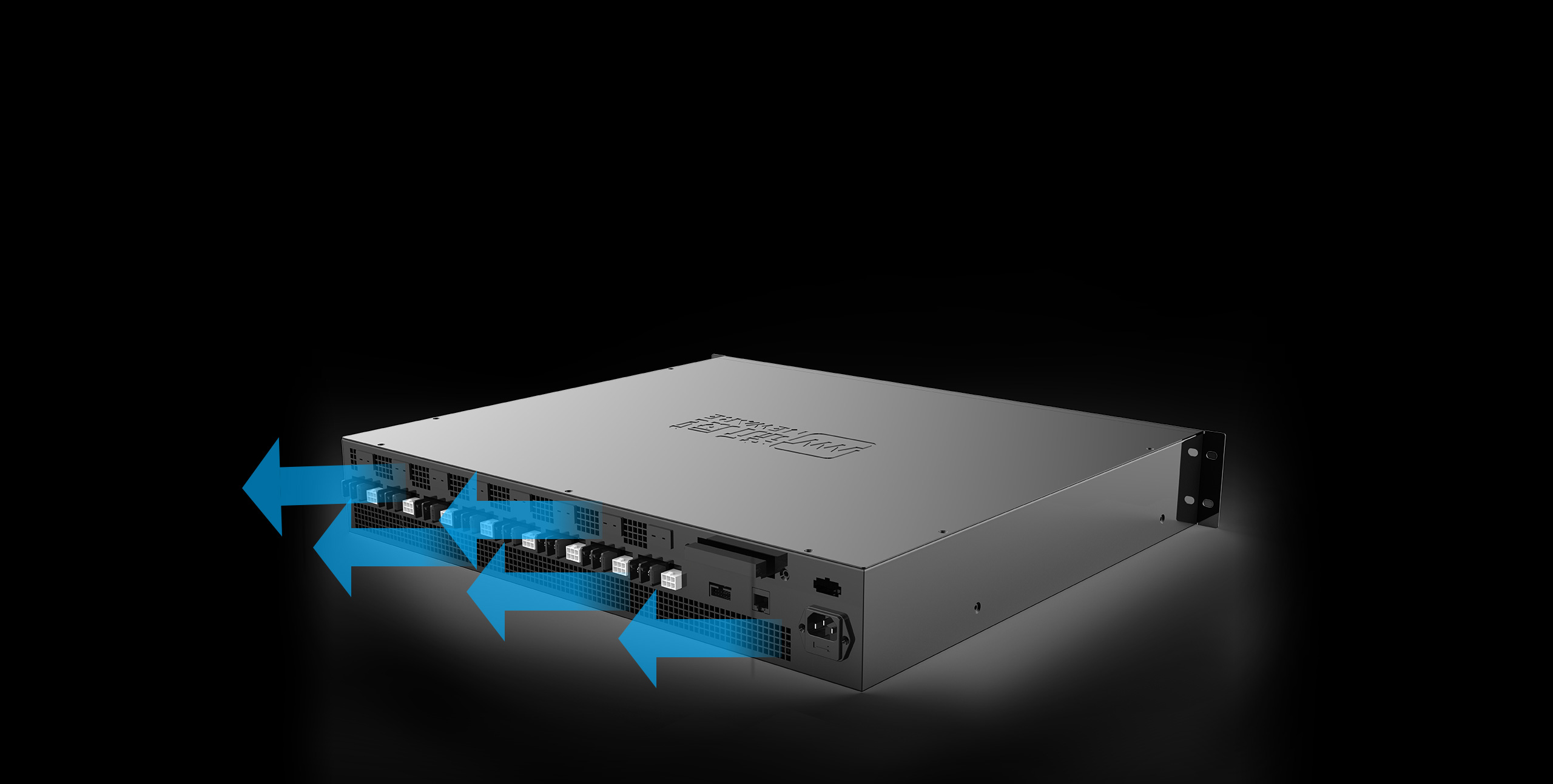

高效散热
测试时刻,更需冷静。
前后进出风,气流穿堂而过。热量被有序带走,设备在长时间满负荷运行中依然从容。温度稳了,数据才稳。
应用场景
从产线到实验室,它都在场。
合规门槛也在抬高:电池的性能与耐久性声明,越来越需要充放电循环数据来支撑。出口订单要出的这份数据,得有一台靠得住的设备来出。
笔记本 · 平板 · 手机
消费电子制造商的产线与品质团队
电动工具 · 无人机
电动工具与小型无人机制造商
材料 · 半导体
材料与半导体企业的研发产线
高校 · 医院 · 化工
教学研究与化学检测实验室
科研机构
各研究机构的测试与分析工作,从材料研究到电芯验证,一台设备覆盖多串电池包的完整测试流程。
同系列型号
同系列,各有专长。
CE-5008-20V10A-SMB
20V · 10A · 8 通道 · SMBus/I2C
5V 系列CT-5008-5V12A-SMB
5V · 12A · 8 通道 · SMBus
10V 系列CE-5008-10V20A-SMB
10V · 20A · 8 通道 · SMBus
20V 系列CE-5008-20V30A-SMB
20V · 30A · 8 通道 · SMBus
24V 系列CE-5008-24V15A-SMB
24V · 15A · 8 通道 · SMBus
30V 系列CE-5008-30V10A-SMB
30V · 10A · 8 通道 · SMBus
电压 5–30V、电流 10–30A,六档规格按你的电池包串数与最大放电电流对号入座。更多型号(CTE-5008-5V75A / CTE-5008-5V600A 等)与完整规格,请访问新威官网或咨询销售团队。
